HZ10 টাইপ 1 ইস্পাত-ভিত্তিক স্ব-লুব্রিকেটিং বিয়ারিং সরবরাহকারী, কোম্পানি

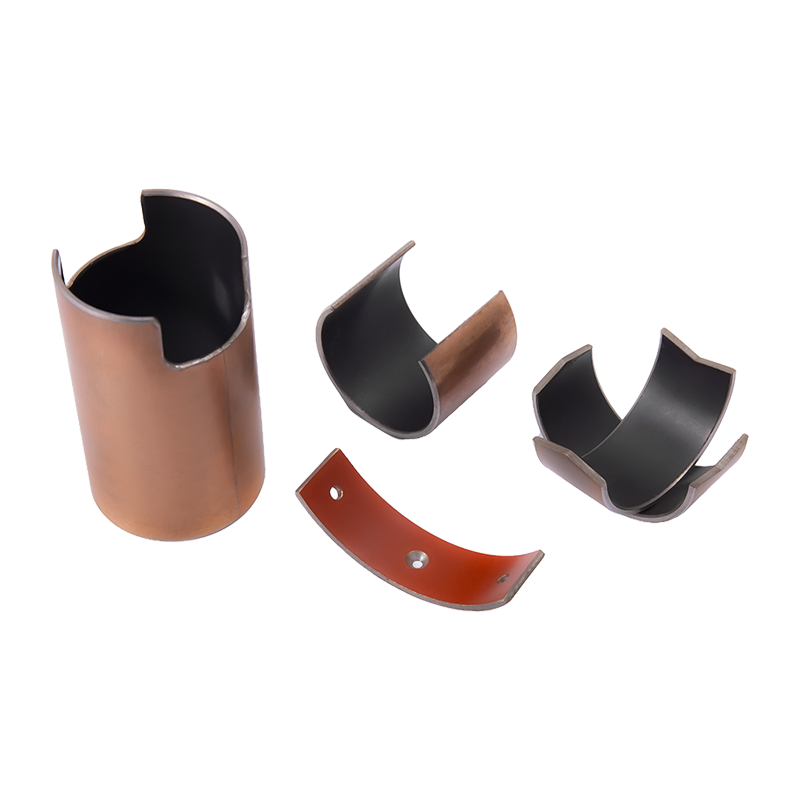

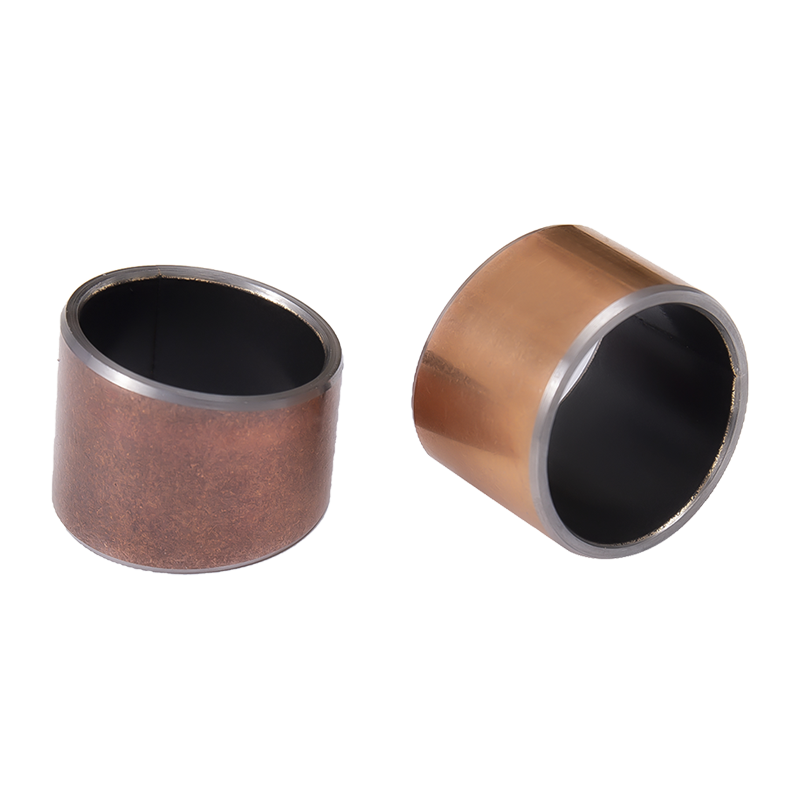

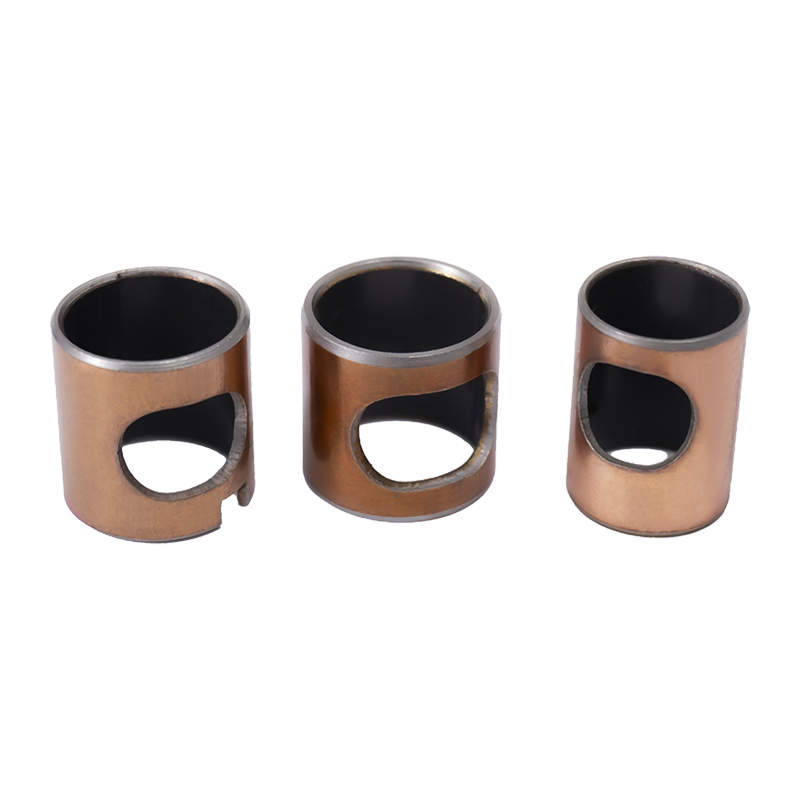

HZ10 টাইপ 1 ইস্পাত-ভিত্তিক স্ব-লুব্রিকেটিং বিয়ারিং

উপাদান বৈশিষ্ট্য

HZ1O-কার্বন ইস্পাত স্ব-তৈলাক্ত বিয়ারিংগুলি বেস হিসাবে উচ্চ-মানের নিম্ন-কার্বন ইস্পাত প্লেট, এর ইন্টারলেয়ার হিসাবে sintered ছিদ্রযুক্ত ব্রোঞ্জ এবং PTFE এর যৌগ এবং এর পৃষ্ঠ হিসাবে সীসা ব্যবহার করে। এটি ভাল স্ব-তৈলাক্তকরণ কম পরিধানের সম্পত্তি অফার করে, কম ঘর্ষণ ভাল স্লাইডিং বৈশিষ্ট্য, কম শব্দ।

অ্যাপ্লিকেশন বৈশিষ্ট্য

ঘর্ষণ সহগ এবং ভাল শুষ্ক ঘর্ষণ কর্মক্ষমতা

স্ব-তৈলাক্তকরণ এবং রক্ষণাবেক্ষণ-মুক্ত

রৈখিক, দোলনা এবং ঘূর্ণায়মান আন্দোলনের জন্য উপযুক্ত

অপারেশন চলাকালীন কোন স্লিপিং বা ক্রলিং

প্রিন্টিং মেশিন, টেক্সটাইল মেশিন, ফিটনেস সরঞ্জাম ইত্যাদিতে প্রয়োগ করা হয়

নিম্ন কার্বন ইস্পাত ছিদ্রযুক্ত সিন্টারযুক্ত তামা PTFE/প্রচলিত ফিলার (কালো)

প্রযুক্তিগত পরামিতি

চারিত্রিক সূচক	ইউনিট	শুকনো ঘর্ষণ	সীমানা তৈলাক্তকরণ ঘর্ষণ	তেল ফিল্ম তৈলাক্তকরণ
সর্বাধিক গতিশীল লোড	এমপিএ	140	140	140
সর্বাধিক স্ট্যাটিক লোড	এমপিএ	250	250	250
অপারেশন তাপমাত্রা	℃	-200~ 280	-200~ 280	-200~ 280
সর্বোচ্চ রৈখিক গতি	m/s	2.5	5.0	5.0
সর্বোচ্চ PV মান	m/s·Mpa	ক্রমাগত অপারেশন 1.8 বিরতিহীন অপারেশন 3.6	5.0	60.0
ঘর্ষণ সহগ		০.০৮~০.২০	০.০৪~০.১২	০.০২~০.০৮

অ্যাপ্লিকেশন বৈশিষ্ট্য

1. তেলহীন বা ন্যূনতম তেল অবস্থার অধীনে কাজ করা। রক্ষণাবেক্ষণ বিনামূল্যে বা শুধু একটু রক্ষণাবেক্ষণ প্রয়োজন।
2. ঘর্ষণ প্রতিরোধ করুন, ঘর্ষণ দীর্ঘ অপারেটিং জীবন কম সহগ.
3. অপারেটিং-195℃~ 280C
4. ভাল মেরামত. কম শব্দ অ দূষণ
5. থিনওয়াল। হালকা, যা মেশিনকে ছোট করতে পারে।
6. খাদ রক্ষা অপারেশন সময় একটি স্থানান্তরিত ফিল্ম গঠন.
7. খাদ এমনকি কোন পৃষ্ঠ কঠোরতা চিকিত্সা কম চাহিদা. যা মিলনের উপাদানের খরচ কম করে।
8. ওয়াটার/তেল থেকে কোন শোষণ নেই। তাপীয় আবেগের ছোট সহগ। ভাল তাপ পরিবাহিতা এবং আকারের স্থায়িত্ব।
9. ইস্পাত ফালা পিছনে বিভিন্ন ধাতু সঙ্গে ধাতুপট্টাবৃত করা যেতে পারে. ক্ষয়রোধী পণ্যগুলি এখন বিভিন্ন মেশিনের স্লাইডিং উপাদানগুলিতে ব্যবহৃত হয়। যেমন অটো মেশিন, পিস্টন পাম্প। গিয়ার পাম্প। টেক্সটাইল মেশিন। অটো-পার্শ্ব মেশিন.ইনজেকশন মেশিন. ক্রীড়া মেশিন অফিস সরঞ্জাম ইত্যাদি

উপাদান গঠন

1. PTEE সীসা সহ 0.01~ 0.03mm
2. ছিদ্রযুক্ত ব্রোঞ্জ 0.2~0.3mm
3. ইস্পাত ব্যাকিং 0.7~2.3
4. টিন-প্লেটিং 0.005 মিমি বা কপার প্লেটিং 0.008 মিমি

উপরেরটি ছাড়াও, HZ এছাড়াও HZ-1T বিকাশ করে, যা গিয়ার পাম্প এবং পিস্টন পাম্পে উচ্চ গতি, উচ্চ চাপ এবং তরল তৈলাক্তকরণের অধীনে প্রয়োগ করা যেতে পারে এবং রৈখিক বেগ 1Om/s PV-এ পৌঁছাতে পারে যা 60N/mm²*m/s পর্যন্ত।

প্রযুক্তিগত তারিখ

কর্মক্ষমতা সূচক	ডেটা
পি ম্যাক্স। লোড ক্ষমতা পি	140N/mm²
ঘর্ষণ কোফ μ	০.০৪-০.২০
কাজের তাপমাত্রা	-190℃~ 280℃
সর্বোচ্চ PV মান	(ঢাল) 3.6N/mm²·m/s
সর্বোচ্চ PV মান	(তেল) 3.6N/mm²·m/s

ZH10 স্ব-তৈলাক্ত বিয়ারিং স্ট্যান্ডার্ড মেট্রিক আকার (ডিIN1494 অনুযায়ী)

d	ডি	খাদ দিয়া f7	হাউজিং H7	দেয়ালের পুরুত্ব		f1	f2	0 এল-০.০৪০
d	ডি	খাদ দিয়া f7	হাউজিং H7	মিন.	সর্বোচ্চ	f1	f2	6	8	10	12	15	20	25	30	40	50
6	8	-0.013 ৬-০.০২৮	8 0.015	0.980	1.005	0.6	0.3	0606	0608	0610
8	10	-0.013 8 -0.028	10 0.015					0806	0808	0810	0812	0815
10	12	-0.016 10-0.034	12 0.018					1006	1008	1010	1012	1015	1020
12	14	-0.016 12-0.034	14 0.018					1206	1208	1210	1212	1215	1220	1225
13	15	-0.016 13-0.034	15 0.018							1310			1320
14	16	-0.016 14-0.034	16 0.018							1410	1412	1415	1420	1425
15	17	-0.016 15-0.034	17 0.018							1510	1512	1515	1520	1525
16	18	-0.016 16-0.034	18 0.018							1610	1612	1615	1620	1625
17	19	-0.016 17-0.034	19 0.021							1710	1712		1720
18	20	-0.016 18-0.034	20 0.021							1810	1812	1815	1820	1825
20	23	-0.020 20-0.041	23 0.021	1.475	1.505	0.6	0.4			2010	2012	2015	2020	2025	2030
22	25	-0.020 22-0.041	২৫ ০.০২১							2210	2212	2215	2220	2225	2230
24	27	-0.020 24-0.041	27 0.021									2415	2420	2425	2430
25	28	-0.020 ২৫-০.০৪১	28 0.021							2510	2512	2515	2520	2525	2530	2540	2550
28	32	-0.020 ২৮-০.০৪১	32 0.025	1.970	2.005	1.2	0.4					2815	2820	2825	2830	2840
30	34	-0.020 30-0.041	34 0.025								3012	3015	3020	3025	3030	3040
32	36	-0.025 32-0.050	36 0.025										3220		3230	3240
35	39	-0.025 ৩৫-০.০৫০	39 0.025								3512	3515	3520	3525	3530	3540	3550
38	42	-0.025 38-0.050	42 0.025									3815			3830	3840
40	44	-0.025 40-0.050	44 0.025								4012		4020	4025	4030	4040	4050

দ্রষ্টব্য: উপরে উল্লিখিত আকার ছাড়াও ভারবহন আকার, কাস্টমাইজ এবং উত্পাদিত করা যেতে পারে. গ্রাহক আমাদের মাত্রা অফার করুন.

ZH10 স্ব-তৈলাক্ত বিয়ারিং স্ট্যান্ডার্ড মেট্রিক আকার (ডিIN1494 অনুযায়ী)

d	ডি	শ্যাফট দিয়া f7	হাউজিং H7	প্রাচীর বেধ		f1	f2	0 এল-০.০৪০
d	ডি	শ্যাফট দিয়া f7	হাউজিং H7	মিন.	সর্বোচ্চ	f1	f2	20	25	30	40	50	60	70	80	100	115
45	50	_-0.025 45 _-0.050	50 ^0.025	2.46	2.505	1.8	0.6	4520	4525	4530	4540	4550
50	55	_-0.025 50 _-0.050	55 ^0.030					5020		5030	5040	50505060
55	60	_{-০.০৩০} 55 _-0.060	60 ^0.030							5530	5540	5550	5560
60	65	_{-০.০৩০} 60 _-0.060	65 ^0.030							6030	6040	6050	6060	6070
65	70	_{-০.০৩০} ৬০- _0.060	70 ^0.030							6530	6540	6550	6560	6570
70	75	_{-০.০৩০} 70- _0.060	75 ^0.030								7040	7050	7060	7070	7080
75	80	75 _{-০.০৩০}	80 ^0.035							7530	7540	7550	7560	7570	7580
80	85	80 _-0.035	85 ^0.035	2.44	2.49	1.8	0.6				8040	8050	8060	8070	8080	80100
85	90	85 _-0.035	90 ^0.035								8540		8560		8580	85100
90	95	90 _-0.035	95 ^0.035								9040	90509060			9080	90100
95	100	95 _-0.035	100 ^0.035									9550	9560		9580	95100
100	105	100 _-0.035	105 ^0.035									10050	10060		10080		100115
105	110	105 _-0.035	110 ^0.035										10560		10580		105115
110	115	110 _-0.035	115 ^0.035										11060		11080		110115
120	125	120 _{-০.০৪০}	125 ^0.040	2.415	2.465	1.8	0.6						12060		12080	120100
125	130	125 _{-০.০৪০}	130 ^0.040										12560			125100	125115
130	135	130 _{-০.০৪০}	135 ^0.040										13060		13080	130100
140	145	140 _{-০.০৪০}	145 ^0.040										14060		14080	140100
150	155	150 _{-০.০৪০}	155 _0.040										15060		15080	150100
160	165	160 _{-০.০৪০}	165 ^0.040										16060		16080	160100	160115
180	185	180 _-0.046	185 ^0.046	2.415	2.465	1.8	0.6								18080	180100
190	195	190 _-0.046	195 ^0.046												19080	190100
200	205	200 _-0.046	205 ^0.046												20080	200100
220	225	220 _-0.046	225 ^0.046										20060		22080	220100
250	255	250 _-0.046	255 ^0.052	2.415	2.465	1.8	0.6								25080	250100
260	265	260 _-0.052	265 ^0.052												26080	260100
280	285	280 _-0.052	285 ^0.052												28080	280100
300	305	300 _-0.052	305 ^0.052
