HZ-20 উচ্চ টিনের অ্যালুমিনিয়াম বিয়ারিং প্রস্তুতকারক

HZ-20 রেঞ্জ কি

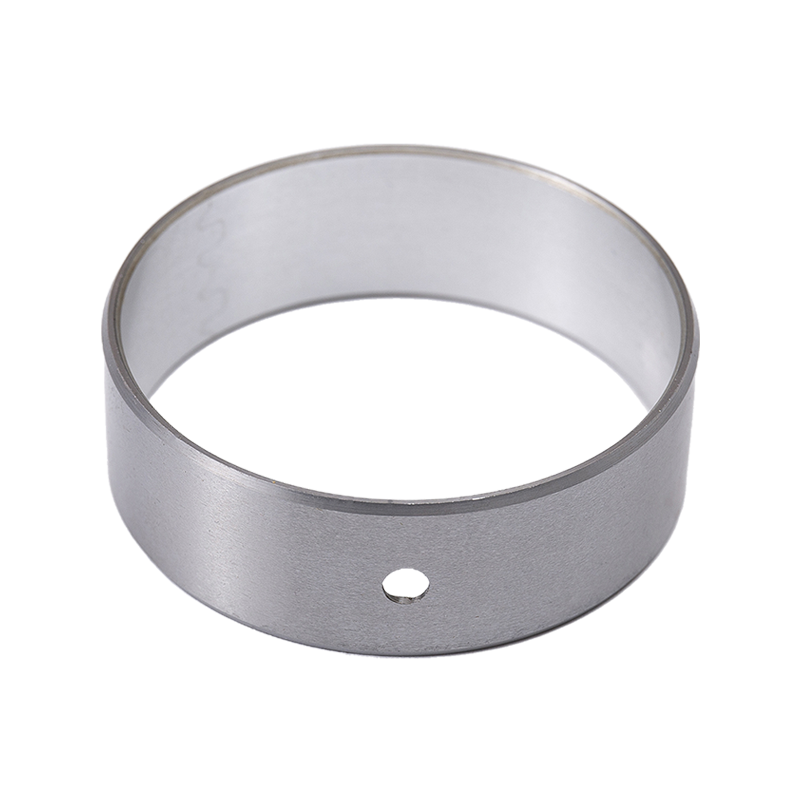

HZ-20 হল বাইমেটাল কম্পোজিট বিয়ারিং ফ্যামিলি। একটি উচ্চ-টিনের অ্যালুমিনিয়াম খাদ স্তর (AlSn20Cu1, সাধারণত 0.2-0.5 মিমি) একটি নিম্ন-কার্বন ইস্পাত ব্যাকিংয়ের সাথে আবদ্ধ থাকে এবং ছিদ্রযুক্ত সিন্টারযুক্ত বৈকল্পিকের মধ্যে একটি মধ্যবর্তী sintered তামার স্তর তেল বিতরণ এবং তাপ অপচয়কে উন্নত করে। ইস্পাত ব্যাকিং যান্ত্রিক এবং তাপীয় লোড বহন করে; অ্যালুমিনিয়াম-টিনের স্তরটি সুসংগততা, এম্বেডযোগ্যতা, অ্যান্টি-সিজার আচরণ এবং তৈলাক্ত তেলের বিরুদ্ধে ক্ষয় প্রতিরোধ ক্ষমতা প্রদান করে।

যেহেতু কাজের স্তরের জন্য ইলেক্ট্রোপ্লেটেড অ্যান্টি-ঘর্ষণ অ্যালয়গুলির প্রয়োজন হয় না, তাই ভারবহনটি সরাসরি নমনীয়-শ্যাফ্ট এবং পুনরায় কাজ করা-বোর অ্যাপ্লিকেশনগুলিতে ব্যবহার করা যেতে পারে। বাইরের ব্যাস একটি সংজ্ঞায়িত প্রেস ফিট করার জন্য নির্ভুল-মেশিন করা হয়, এবং অভ্যন্তরীণ বোরটি ইনস্টলেশনের পরে পুনরায় মেশিন করা যেতে পারে যাতে সমাবেশের প্রয়োজনীয় শ্যাফ্ট ক্লিয়ারেন্সের সাথে মেলে।

পণ্য পরিসীমা এবং অ্যাপ্লিকেশন ফিট

দুটি সরবরাহ করা ভেরিয়েন্ট HZ-20 অনুসন্ধানের অধিকাংশই কভার করে। নির্বাচন নির্ভর করে লোডের স্তর, তৈলাক্তকরণ কৌশল এবং চাপ দেওয়ার পরে বোর পুনরায় কাজ করা হবে কিনা।

উভয় ভেরিয়েন্ট একই অ্যালয় সিস্টেম শেয়ার করে এবং অনেক হাউজিং-এ বিনিময়যোগ্য, তবে ছিদ্রযুক্ত সিন্টারযুক্ত গ্রেড পছন্দ করা হয় যেখানে তেল ফিল্ম ধারণ করা গুরুত্বপূর্ণ এবং কঠিন বাইমেটাল বুশ পছন্দ করা হয় যেখানে বোরটি সাইটে ফিনিশ-মেশিন করা হবে।

সমালোচনামূলক বিশেষ উল্লেখ

• কাজের স্তর: AlSn20Cu1 উচ্চ-টিনের অ্যালুমিনিয়াম খাদ, 0.2-0.5 মিমি পুরু।
• ব্যাকিং: যান্ত্রিক শক্তি এবং তাপ পরিবাহিতা জন্য কম কার্বন ইস্পাত.
• লোড ক্ষমতা: ক্রমাগত তেল-তৈলাক্ত পরিষেবাতে 50 MPa পর্যন্ত।

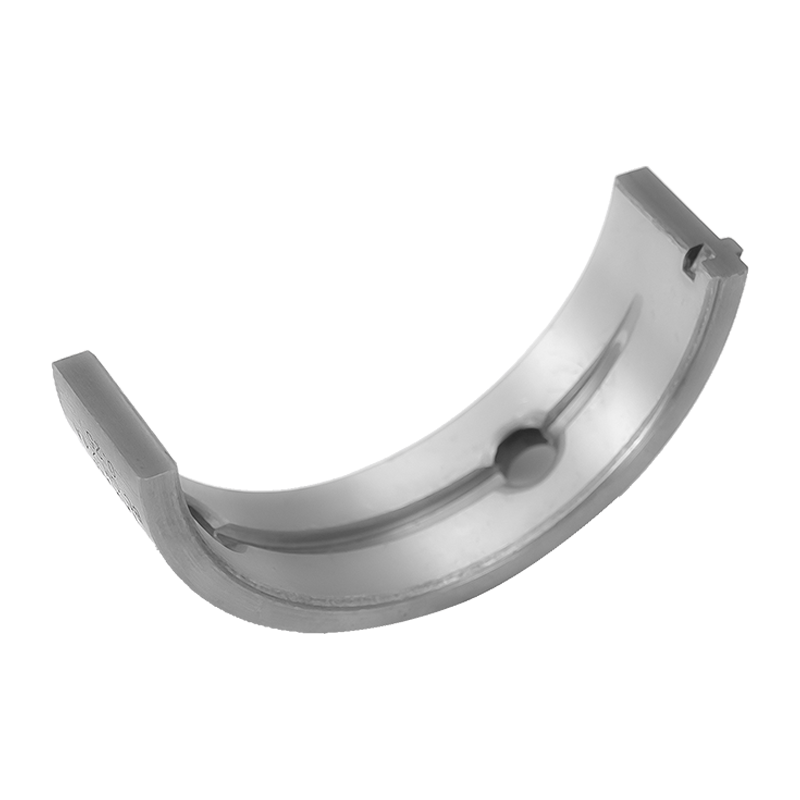

• যান্ত্রিক মান (HZ21): প্রসার্য শক্তি>150 MPa, ফলন বিন্দু>90 MPa।
• তাপীয়: তাপ সম্প্রসারণ সহগ 24×10⁻⁶/K, তাপ পরিবাহিতা 50 W/(m·K)।
• খাদ স্তর কঠোরতা: HB 30-50।
• বোর এবং হাউজিং ফিট: শ্যাফট f7, হাউজিং H7, প্রাচীরের বেধ 2.4-8 মিমি আকারের উপর নির্ভর করে।
• সম্মতি: উপাদান সিস্টেম EU জীবনের শেষ যানবাহন নির্দেশিকা 2000/53/EC প্রয়োজনীয়তা পূরণ করে।

অ্যাপ্লিকেশন ফিট এবং অপারেটিং শর্তাবলী

HZ-20 বিয়ারিংগুলি নির্দিষ্ট করা হয়েছে যেখানে ক্লান্তি শক্তি, পরিধান প্রতিরোধের এবং তেলের জারা প্রতিরোধের ওঠানামা লোডের মধ্যে ধরে রাখতে হবে। সাধারণ ইনস্টলেশনের মধ্যে রয়েছে অভ্যন্তরীণ দহন ইঞ্জিন প্রধান এবং সংযোগকারী-রড অবস্থান, এয়ার কম্প্রেসার ক্র্যাঙ্কশ্যাফ্ট, গিয়ার পাম্প, ফোরজিং এবং ধাতব যন্ত্রপাতি, খনি ও নির্মাণ সরঞ্জাম, জলবিদ্যুৎ ইউনিট এবং রোলিং মিল স্ট্যান্ড।

উপাদান সীমানা তৈলাক্তকরণ অবস্থা এবং মাঝে মাঝে তেল সরবরাহ সহ্য করে। গ্রীস তৈলাক্তকরণের অধীনে পরিষেবা জীবন PV মানের উপর নির্ভর করে: মোটামুটিভাবে 2.5 MPa·m/s লাইফ 200 ঘন্টার মধ্যে, যখন 0.1 MPa·m/s-এ এটি 10,000 ঘন্টা অতিক্রম করতে পারে। তৈলাক্তকরণ রক্ষণাবেক্ষণের ব্যবধানগুলি সাধারণত প্রত্যাশিত পরিষেবা জীবনের প্রায় অর্ধেক হয়, তাই 2.5 MPa·m/s এর PV প্রায় 100-ঘন্টা ব্যবধানে পুনরায় তেল দেওয়ার সাথে মিলে যায়।

কনফিগারেশন এবং মেশিনিং বিকল্প

• নির্ভুল-মেশিনড ওডি এবং রিওয়ার্কযোগ্য আইডি সহ স্ট্যান্ডার্ড নলাকার ঝোপ।
• তেলের গর্ত, তেলের খাঁজ এবং তেলের পকেটগুলি তৈলাক্তকরণ সার্কিটে অবস্থিত।
• দেয়ালের বেধ এবং দৈর্ঘ্যের সমন্বয় হাউজিং বোর এবং শ্যাফ্টের ব্যাসের সাথে মিলে যায়।
• ব্রোঞ্জ ব্যাকিং, স্টেইনলেস স্টীল ব্যাকিং এবং সীসা-মুক্ত কম্পোজিশন সহ অনুরোধের ভিত্তিতে বিকল্প ব্যাকিং উপকরণ।
• ফ্ল্যাঞ্জ এবং থ্রাস্ট-ফেস জ্যামিতি যেখানে অক্ষীয় অবস্থান প্রয়োজন।

আমরা উত্পাদনের আগে হাউজিং ড্রয়িংয়ের বিরুদ্ধে চূড়ান্ত জ্যামিতি নিশ্চিত করি, কারণ প্রেস-ফিট হস্তক্ষেপ এবং পোস্ট-ইন্সটলেশন বোর ক্লিয়ারেন্স চলমান ক্লিয়ারেন্স এবং সমাবেশের ক্লান্তি জীবন উভয়ই নির্ধারণ করে।

মান নিয়ন্ত্রণ এবং গ্রহণযোগ্যতা

কাঁচামাল নির্বাচন থেকে চূড়ান্ত পরিদর্শন পর্যন্ত উৎপাদন পর্যবেক্ষণ করা হয়। আগত খাদ এবং ইস্পাত স্পেসিফিকেশনের বিরুদ্ধে পরীক্ষা করা হয়, অ্যালুমিনিয়াম-টিনের স্তর এবং ইস্পাত ব্যাকিংয়ের মধ্যে বন্ধন ঘূর্ণায়মান এবং সিন্টারিংয়ের সময় নিয়ন্ত্রিত হয় এবং সমাপ্ত ঝোপগুলি মাত্রা, প্রাচীরের বেধ এবং পৃষ্ঠের অবস্থার জন্য পরিদর্শন করা হয়। ক্লান্তি পরীক্ষক, পরিধান সিমুলেটর এবং ধাতব বিশ্লেষকগুলি ধাতুবিদ্যার কাঠামো এবং পরিধানের আচরণ যোগ্য নমুনার সাথে মেলে তা যাচাই করতে ব্যবহৃত হয়।

প্রকল্প সরবরাহের জন্য আমরা প্রথম ব্যাচের আগে গ্রাহকের সাথে পরিদর্শন আইটেম এবং গ্রহণযোগ্যতার মানদণ্ডে সম্মতি জানাই এবং আমরা পরিদর্শন রেকর্ডগুলি বজায় রাখি যাতে পুনরাবৃত্ত আদেশগুলি মূল রিলিজের সাথে তুলনা করা যায়।

ইনস্টলেশন, রক্ষণাবেক্ষণ এবং সেবাযোগ্যতা

HZ-20 ঝোপগুলি একটি H7 হাউজিং বোরে প্রেস ফিট করে ইনস্টল করা হয়। বাইরের ব্যাস প্রয়োজনীয় হস্তক্ষেপ দিতে machined হয়; অত্যধিক হস্তক্ষেপ বোরকে বিকৃত করতে পারে, অপর্যাপ্ত হস্তক্ষেপ গুল্মটিকে হামাগুড়ি দিতে দেয়। চাপ দেওয়ার পরে, অভ্যন্তরীণ বোরটি নির্দিষ্ট চলমান ক্লিয়ারেন্সে পুনরায় করা বা বোর করা যেতে পারে, যা বিশেষভাবে কার্যকর যেখানে সমাবেশের সময় হাউজিং বিকৃত হয়।

রক্ষণাবেক্ষণ কার্যকারী পিভি মান থেকে প্রাপ্ত তৈলাক্তকরণ ব্যবধানের উপর ভিত্তি করে। যেহেতু অ্যালুমিনিয়াম-টিনের স্তর তেলের ক্ষয় প্রতিরোধ করে, গুল্মটি প্লেইন ব্রোঞ্জের তুলনায় পুনরায় তেল দেওয়ার মধ্যে বর্ধিত ব্যবধান সহ্য করে। প্রতিস্থাপন একই প্রেস-ফিট পদ্ধতি অনুসরণ করে, এবং ইস্পাত ব্যাকিং স্বাভাবিক পরিচর্যায় আবাসনের ক্ষতি না করে গুল্মটি বের করে নেওয়া এবং রিফিট করার অনুমতি দেয়।

তথ্য আমরা আপনার সমাধান কনফিগার করতে ব্যবহার

একটি কনফিগারেশন এবং উদ্ধৃতি প্রস্তুত করতে আমরা একা ক্যাটালগ নম্বরের পরিবর্তে অ্যাপ্লিকেশন ডেটা থেকে কাজ করি। নিম্নলিখিত ইনপুটগুলি আমাদের বৈকল্পিক, প্রাচীরের পুরুত্ব, তৈলাক্তকরণ বৈশিষ্ট্য এবং উপযুক্ত নির্বাচন করা যাক।

আমাদের পরিসরে সম্পর্কিত বিয়ারিং প্রকার

যেখানে শুল্ক চক্র তেল-লুব্রিকেটেড ইঞ্জিনের অবস্থা থেকে দূরে সরে যায়, আমাদের পরিসরের অন্যান্য পরিবারগুলি আরও ভালভাবে উপযুক্ত হতে পারে। HZ-800 বাইমেটাল কম্পোজিট বিয়ারিং লুব্রিকেটেড ইন্ডাস্ট্রিয়াল অ্যাপ্লিকেশানগুলির জন্য একটি সীসা-ব্রোঞ্জের আস্তরণ ব্যবহার করে, যখন HZ-10 স্ব-তৈলাক্ত বিয়ারিংগুলি নিম্ন-লোড অবস্থানে বাহ্যিক তৈলাক্তকরণ ছাড়াই কাজ করে। আমরা গ্রাহকের সাথে কাজের পয়েন্ট পর্যালোচনা করি এবং লোড, গতি এবং তৈলাক্তকরণ কৌশলের সাথে মেলে এমন পরিবারের সুপারিশ করি।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

একটি HZ-20 উচ্চ টিনের অ্যালুমিনিয়াম বিয়ারিংয়ের জন্য সর্বাধিক লোড কত?

আমাদের HZ-20 এবং HZ21 ঝোপগুলিকে ক্রমাগত তেল-লুব্রিকেটেড পরিষেবাতে সর্বাধিক 50 MPa লোড ক্ষমতার জন্য রেট দেওয়া হয়েছে। প্রকৃত অনুমোদনযোগ্য লোড পিভি মান, শ্যাফ্ট কঠোরতা এবং অপারেটিং তাপমাত্রার উপর নির্ভর করে, তাই আমরা একটি নকশা প্রকাশ করার আগে কাজের পয়েন্টটি নিশ্চিত করি।

ইনস্টলেশনের পরে ভিতরের বোর মেশিন করা যাবে?

হ্যাঁ। বাইরের ব্যাস প্রেস ফিট করার জন্য নির্ভুল-মেশিন করা হয়, এবং বুশ ইনস্টল করার পরে ভিতরের বোর পুনরায় কাজ করা যেতে পারে। এটি প্রেস করার কারণে হাউজিং বিকৃতির পরে চলমান ক্লিয়ারেন্স সেট করার অনুমতি দেয়, যা ইঞ্জিন এবং কম্প্রেসার অ্যাসেম্বলিতে সাধারণ।

কাজ স্তর ইলেক্ট্রোপ্লেটিং প্রয়োজন?

না। AlSn20Cu1 হাই-টিন অ্যালুমিনিয়াম স্তর সরাসরি অ্যান্টি-ঘর্ষণ এবং অ্যান্টি-সিজার কর্মক্ষমতা প্রদান করে, তাই কাজের পৃষ্ঠে পরিধান-প্রতিরোধী খাদ প্রলেপের প্রয়োজন হয় না। এটি উত্পাদনকে সহজ করে এবং কলাই-সম্পর্কিত প্রক্রিয়া ঝুঁকি এড়ায়।

কত ঘন ঘন ভারবহন পুনরায় তৈলাক্তকরণ প্রয়োজন?

তৈলাক্তকরণ ব্যবধানটি অপারেটিং পিভি মানের প্রত্যাশিত পরিষেবা জীবনের প্রায় অর্ধেক। প্রায় 2.5 MPa·m/s এর একটি PV-এ পরিষেবা জীবন 200 ঘন্টার ক্রমানুসারে, তাই প্রায় 100-ঘন্টা ব্যবধানে পুনরায় তেল দেওয়া উপযুক্ত। নিম্ন PV মানগুলি জীবন এবং ব্যবধান উভয়ই উল্লেখযোগ্যভাবে প্রসারিত করে।

খাদ এবং হাউজিং জন্য কি ফিট ব্যবহার করা হয়?

স্ট্যান্ডার্ড ফিট হল শ্যাফ্ট f7 এবং হাউজিং H7, দেওয়ালের বেধ 2.4 মিমি থেকে 8 মিমি পর্যন্ত বোরের আকারের উপর নির্ভর করে। আমরা উত্পাদনের আগে হাউজিং অঙ্কনের বিরুদ্ধে হস্তক্ষেপ এবং ছাড়পত্র নিশ্চিত করি।

ব্যাকিংয়ের জন্য কোন উপকরণ পাওয়া যায়?

স্ট্যান্ডার্ড ব্যাকিং হল কম-কার্বন ইস্পাত। অ্যাপ্লিকেশনের উপর নির্ভর করে আমরা ব্রোঞ্জ ব্যাকিং, স্টেইনলেস স্টীল ব্যাকিং এবং সীসা-মুক্ত রচনাগুলিও সরবরাহ করতে পারি। HZ-20 রেঞ্জের বস্তুগত সিস্টেম EU এন্ড-অফ-লাইফ ভেহিকেল নির্দেশিকা 2000/53/EC প্রয়োজনীয়তা মেনে চলে।
