HZ-EP ইঞ্জিনিয়ারিং প্লাস্টিক ভারবহন প্রস্তুতকারক

HZ-EP ইঞ্জিনিয়ারিং প্লাস্টিক বিয়ারিং কি?

এইচজেড-ইপি বিয়ারিং হল প্লেইন স্লাইডিং উপাদান যা ইঞ্জিনিয়ারিং থার্মোপ্লাস্টিক থেকে ইনজেকশন ছাঁচনির্মাণ দ্বারা গঠিত, ফাইবার রিইনফোর্সমেন্ট এবং কঠিন লুব্রিকেন্ট ফিলার যেখানে ডিউটি দাবি করে। যেহেতু জ্যামিতি একটি যন্ত্র চক্রের পরিবর্তে একটি ছাঁচ থেকে আসে, তাই আমরা পাঁজর, ফ্ল্যাঞ্জ, তেল বা গ্রীস পকেট, স্ন্যাপ বৈশিষ্ট্য এবং অ-বৃত্তাকার বোর তৈরি করতে পারি যা ব্রোঞ্জ বা স্টিলের মধ্যে ব্যয়বহুল হবে।

উপাদান ম্যাট্রিক্স লুব্রিকেন্ট বহন করে, তাই বিয়ারিং শুষ্ক বা শুধুমাত্র সীমানা তৈলাক্তকরণের সাথে চলে। শুষ্ক এবং তৈলাক্ত উভয় অবস্থায়ই ঘর্ষণ কম থাকে এবং পলিমার আর্দ্র, লবণাক্ত এবং হালকা রাসায়নিক পরিবেশ সহ্য করে যেখানে একটি ধাতব গুল্ম ক্ষয় হয়ে যায়। কম ঘনত্ব ঘূর্ণায়মান ভর এবং প্রেরিত শব্দও হ্রাস করে।

যেখানে রেঞ্জ ফিট করে

• মোটরগাড়ি উপাদান — সিটের কব্জা, প্যাডেল পিভট, ল্যাচ এবং লিঙ্কেজ পয়েন্ট, মোটর মাউন্ট এবং অভ্যন্তরীণ প্রক্রিয়া।
• শিল্প যন্ত্রপাতি — পরিবাহক ড্রাইভ, প্যাকেজিং এবং লেবেলিং লাইন, ক্যাম অনুসরণকারী এবং কম গতির ঘূর্ণমান জয়েন্টগুলি।
• চিকিৎসা এবং পরীক্ষাগার সরঞ্জাম — আর্দ্রতা-নিয়ন্ত্রিত সমাবেশ, সেন্ট্রিফিউজ এবং যন্ত্র যেখানে লুব্রিকেন্ট দূষণ অগ্রহণযোগ্য।
• কৃষি এবং বহিরঙ্গন সরঞ্জাম — পিভট পয়েন্ট এবং সংযোগগুলি ধুলো, ধোয়া এবং আবহাওয়ার সংস্পর্শে আসে।

আমাদের HZ-EP পণ্য পরিসীমা

HZ-EP পরিবারটি গতির ধরন এবং মাউন্টিং শৈলী দ্বারা সংগঠিত হয়, তাই কোনও টুলিং নিয়ে আলোচনা করার আগে একটি প্রকল্প নিকটতম স্ট্যান্ডার্ড জ্যামিতির সাথে মেলানো যেতে পারে।

উপাদান এবং সমালোচনামূলক বিশেষ উল্লেখ

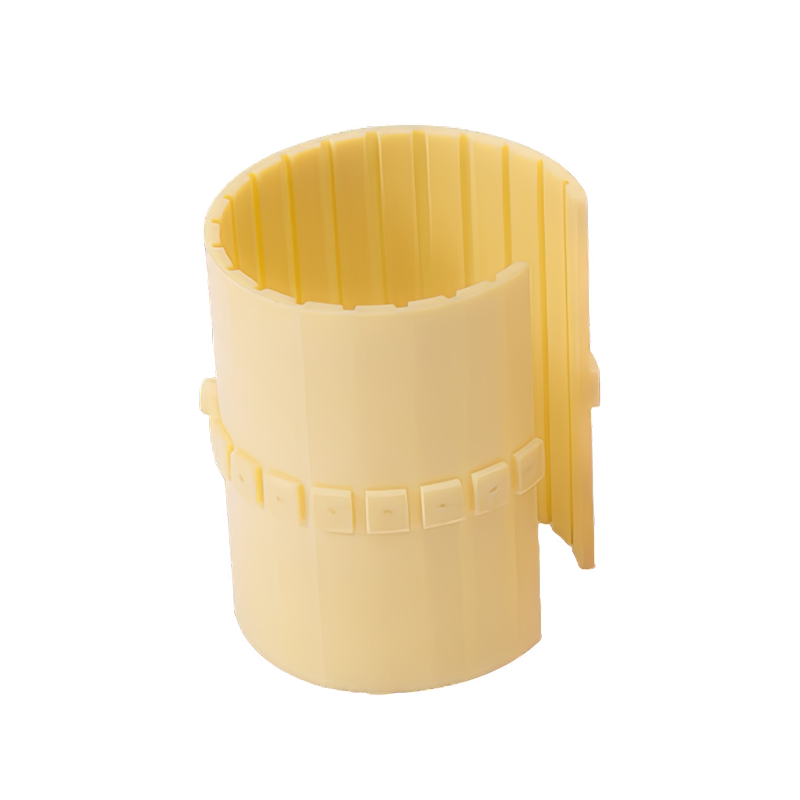

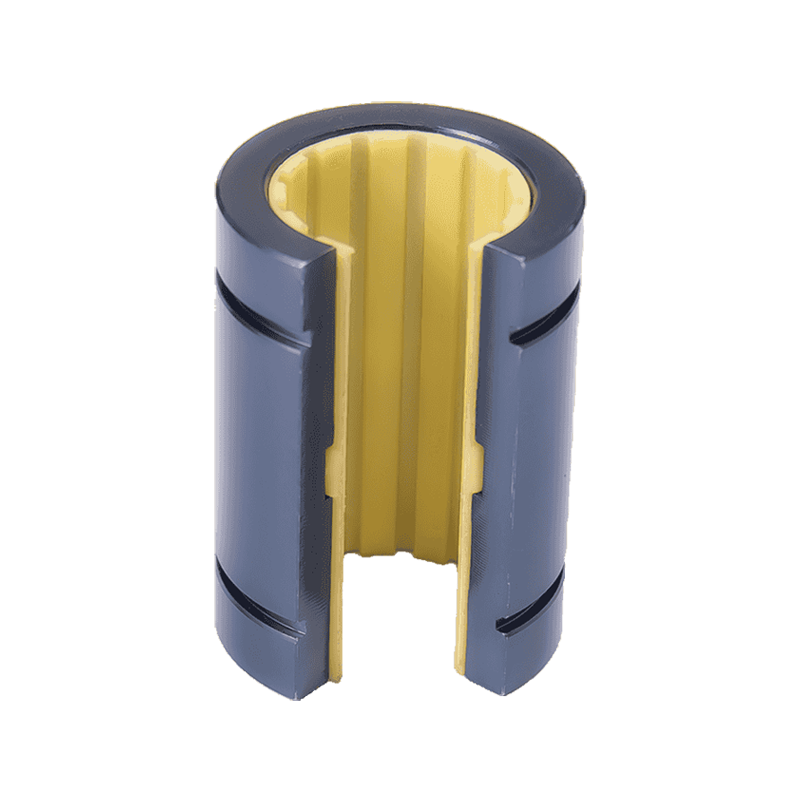

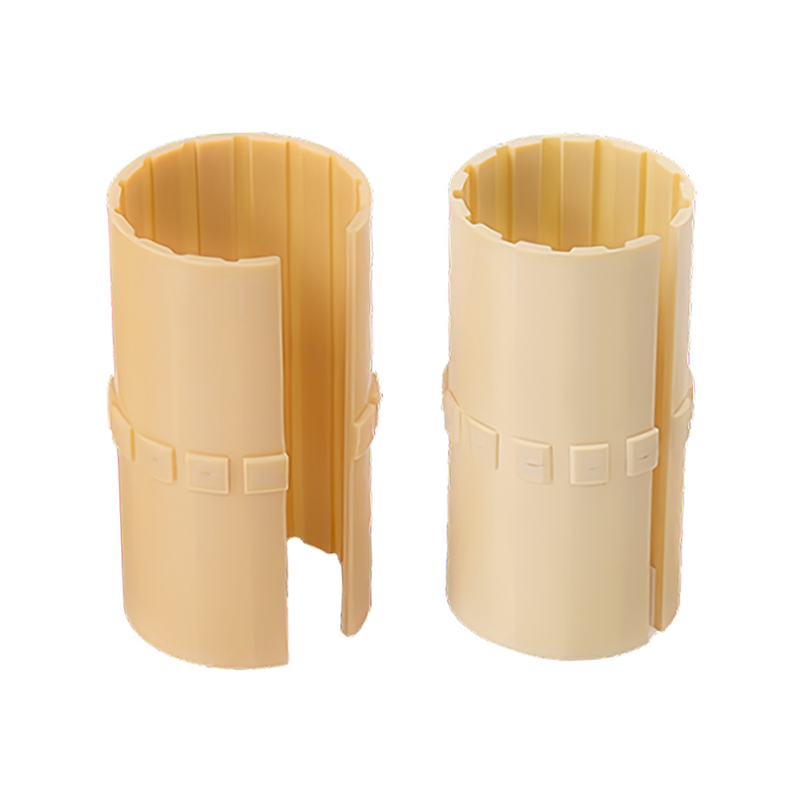

স্ট্যান্ডার্ড HZ-LIN ফিল্ম এবং নির্ভুলতা গ্রেডগুলি একটি উচ্চ-শক্তির ইঞ্জিনিয়ারিং প্লাস্টিক ম্যাট্রিক্স যেমন POM বা PA66 ব্যবহার করে, ফাইবার দিয়ে শক্তিশালী করা হয় এবং PTFE এবং গ্রাফাইট সহ কঠিন লুব্রিকেন্ট দিয়ে লোড করা হয়। লুব্রিকেন্ট ধীরে ধীরে গতির অধীনে মুক্তি পায়, যা মোটামুটি −40 °C থেকে 120 °C জুড়ে 0.05-0.15 অঞ্চলে ঘর্ষণ সহগ রাখে এবং প্রায় 1.5 MPa·m/s পর্যন্ত গতিশীল PV মান সমর্থন করে।

• স্ট্যাটিক কম্প্রেসিভ শক্তি — চাঙ্গা ফিল্ম গ্রেডের জন্য প্রায় 120 MPa পর্যন্ত।

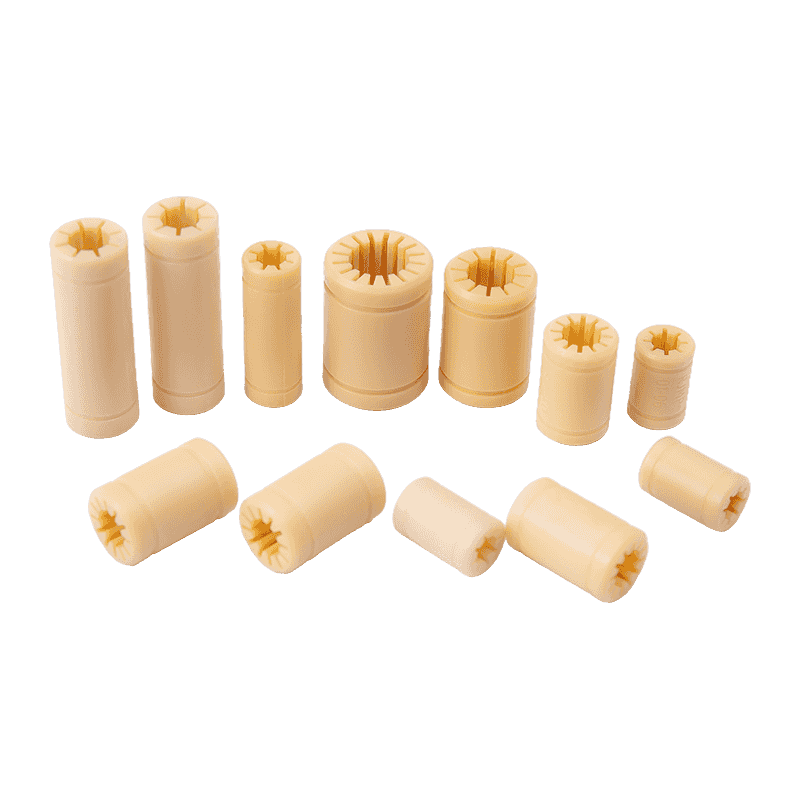

• যথার্থতা সহনশীলতা — HZ-LIN নির্ভুল ঝোপগুলি স্টিক-স্লিপকে দমন করতে বোর রুক্ষতা Ra ≤ 0.8 µm সহ প্রায় ±0.02 মিমি ধরে রাখা হয়।
• আর্দ্রতা শোষণ — আর্দ্রতা-নিয়ন্ত্রিত সরঞ্জামগুলিতে মাত্রা স্থিতিশীল রেখে নির্ভুলতা গ্রেডের জন্য 0.5% এর নিচে।
• হাউজিং ফিট — H7 হাউজিং এবং প্রেস-ফিট ইনস্টলেশনের জন্য নির্ভুল ঝোপগুলি মাত্রাযুক্ত।
• লোড রেটিং — ক্যাটালগ টেবিলগুলি প্রতি বোর আকারের গতিশীল এবং স্ট্যাটিক লোড ক্ষমতার তালিকা করে, উদাহরণস্বরূপ LIN-00-20 1125 N ডাইনামিক এবং 7875 N স্ট্যাটিক।

যেহেতু পলিমার রাসায়নিকভাবে নিষ্ক্রিয় এবং অ-ছিদ্রযুক্ত, এটি অক্সিডেশন, পাতলা অ্যাসিড এবং স্যালাইন এক্সপোজারকে প্রতিরোধ করে এবং মাইক্রোবিয়াল বৃদ্ধিকে সমর্থন করে না - খাদ্য-সংলগ্ন এবং চিকিৎসা সমাবেশগুলির জন্য প্রাসঙ্গিক। শক্ত দূষকগুলি খাদকে স্কোর করার পরিবর্তে পৃষ্ঠের মধ্যে এম্বেড করে।

গতি, লোড এবং তাপীয় আচরণ

থার্মোপ্লাস্টিক গতির অধীনে ব্রোঞ্জ থেকে ভিন্নভাবে আচরণ করে। স্লাইডিং ইন্টারফেসে উত্পন্ন তাপ অবশ্যই শ্যাফ্ট এবং হাউজিং এর মধ্য দিয়ে চলে যেতে হবে, তাই ক্রমাগত গতি বাড়ার সাথে সাথে এবং পরিবেষ্টিত তাপমাত্রা উপাদান সীমার কাছাকাছি আসার সাথে সাথে অনুমোদিত PV পড়ে যায়। আমরা বিয়ারিংকে মাপ করি যাতে যোগাযোগের চাপ এবং স্লাইডিং বেগের পণ্য প্রকৃত শুল্ক চক্রে উপাদান খামের ভিতরে থাকে, নামমাত্র শীর্ষে নয়।

তাপের অধীনে মাত্রিক স্থিতিশীলতা একটি প্রকৃত সুবিধা: পলিমারটি ধাতুর মতো প্রসারিত হয় না, তাই ক্লিয়ারেন্স অনুমানযোগ্য থাকে এবং তাপ বৃদ্ধি থেকে খিঁচুনি হওয়ার ঝুঁকি হ্রাস পায়। কাঠামোটি সুরেলা কম্পনকেও স্যাঁতসেঁতে করে, যা নির্ভুল যন্ত্রপাতিতে শব্দ এবং অনুরণন কম করে।

কনফিগারেশন বিকল্প

HZ-EP পরিবারের মধ্যে আমরা উপাদানের গ্রেড, প্রাচীরের পুরুত্ব, বোর সহনশীলতা ব্যান্ড, ফ্ল্যাঞ্জ ফর্ম, লুব্রিকেশন পকেট, সিলিং ঠোঁট এবং এন্ড চেমফারগুলিকে সমাবেশের জন্য সামঞ্জস্য করি। সাধারণ কনফিগারেশন সিদ্ধান্ত অন্তর্ভুক্ত:

• বেস রজন এবং ফিলার প্যাকেজ — অপূর্ণ, ফাইবার-রিইনফোর্সড, বা কঠিন-লুব্রিকেন্ট লোড।
• বোর এবং বাইরের ব্যাস সহনশীলতা ক্লাস শ্যাফ্ট ফিট এবং হাউজিং বোরের সাথে মিলেছে।
• প্লেইন, ফ্ল্যাঞ্জড, সিল করা বা রৈখিক স্লাইডিং জ্যামিতি।
• তেলের ছিদ্র, গ্রীস খাঁজ বা হীরা-প্যাটার্ন পকেট যেখানে সীমানা তৈলাক্তকরণ পাওয়া যায়।
• সমাবেশ-লাইন সনাক্তকরণের জন্য রঙ এবং চিহ্নিতকরণ।

যেখানে একটি স্ট্যান্ডার্ড ক্যাটালগ আকার মাপসই হয় না, আমরা একটি অঙ্কন পর্যালোচনা করি এবং নিশ্চিত করি যে একটি বিদ্যমান ছাঁচ অভিযোজিত হতে পারে বা একটি নতুন টুলের প্রয়োজন হয় কিনা। মোল্ড টুলিং ইন-হাউস রাখা হয়, যা অঙ্কন থেকে প্রথম নিবন্ধ পর্যন্ত পথকে ছোট করে।

ইনস্টলেশন, সমাবেশ এবং লাইন ইন্টিগ্রেশন

HZ-EP বিয়ারিংগুলি ন্যূনতম চাপ সহ সোজা প্রেস-ফিট সমাবেশের জন্য ডিজাইন করা হয়েছে, যা লাইনে বোর বিকৃতির ঝুঁকি হ্রাস করে। যথার্থ গ্রেডগুলি H7 হাউজিংয়ের সাথে সামঞ্জস্যপূর্ণ; স্লাইডিং ফিল্ম গ্রেড বেস-হোল অ্যাসেম্বলি ড্রয়িং দিয়ে সরবরাহ করা হয় যাতে হাউজিং বোর, খাঁজ প্রস্থ এবং ধরে রাখার বৈশিষ্ট্যগুলি মেলে মেশিন করা যায়।

স্বয়ংক্রিয় সমাবেশের জন্য আমরা সীসা-ইন চেমফার, ধারণ কাঁধ এবং অভিযোজন বৈশিষ্ট্যগুলিকে সংজ্ঞায়িত করতে পারি এবং প্রেস ফোর্স এবং স্ট্রোক সেট করার জন্য প্রয়োজনীয় মাত্রিক প্রতিবেদন সরবরাহ করতে পারি। শ্যাফ্ট ফিনিস বিয়ারিংয়ের মতোই গুরুত্বপূর্ণ: Ra 0.2–0.8 µm পরিসরে একটি স্থল, শক্ত করা শ্যাফ্ট সবচেয়ে স্থিতিশীল ঘর্ষণ আচরণ দেয়, যখন খুব রুক্ষ শ্যাফ্ট পরিধানকে ত্বরান্বিত করে।

মান নিয়ন্ত্রণ এবং গ্রহণযোগ্যতা

50টি স্বয়ংক্রিয় উত্পাদন লাইন সহ 280টিরও বেশি বিশেষ সরঞ্জামের সেটে উত্পাদন চলে, যা ইন-হাউস মোল্ড এবং 150 জনের বেশি লোকের একটি প্রযুক্তিগত দল দ্বারা সমর্থিত। মাত্রিক পরিদর্শন বোর ব্যাস, বাইরের ব্যাস, প্রাচীরের বেধ, ফ্ল্যাঞ্জ জ্যামিতি এবং সম্মত অঙ্কনের দৈর্ঘ্যকে কভার করে।

• ব্যাচ প্রকাশের আগে প্রথম-নিবন্ধ পরিদর্শন এবং মাত্রিক প্রতিবেদন।
• ছাঁচনির্মাণ এবং সমাপ্তির মাধ্যমে উপাদান এবং ব্যাচের সন্ধানযোগ্যতা।
• সমালোচনামূলক বৈশিষ্ট্যের জন্য প্রতি প্রকল্পে সম্মত নমুনা পরিকল্পনা।
• IATF16949 এবং গুণমান ব্যবস্থাপনা সিস্টেম রেকর্ড সহ স্বয়ংচালিত এবং শিল্প প্রোগ্রামগুলির জন্য সার্টিফিকেশন ডকুমেন্টেশন উপলব্ধ।

গ্রহণের মানদণ্ড উত্পাদনের আগে অঙ্কন এবং পরিদর্শন পরিকল্পনায় স্থির করা হয়, তাই উভয় পক্ষই একই বৈশিষ্ট্যগুলিকে একইভাবে পরিমাপ করে।

তথ্য আমরা আপনার সমাধান কনফিগার করতে ব্যবহার

তদন্ত থেকে একটি দৃঢ় কনফিগারেশন এবং উদ্ধৃতিতে যেতে, আমরা নীচের অপারেটিং ডেটা থেকে কাজ করি। যেখানে একটি মান এখনও স্থির করা হয়নি, আমরা একটি সূচনা পয়েন্ট প্রস্তাব করতে পারি এবং আবেদনের বিপরীতে এটি নিশ্চিত করতে পারি।

রক্ষণাবেক্ষণ, অতিরিক্ত খরচ এবং সেবাযোগ্যতা

স্ব-তৈলাক্তকরণ HZ-EP বিয়ারিংগুলি গ্রীস লাইন, পুনরায় তৈলাক্তকরণ ব্যবধান এবং সম্পর্কিত ডাউনটাইম সরিয়ে দেয়। পরিষেবাতে, পরিধান প্রগতিশীল এবং অনুমানযোগ্য; প্রতিস্থাপন হল একই হাউজিং বোর ব্যবহার করে প্রেস-আউট এবং প্রেস-ইন অপারেশন। আমরা ছাঁচের রেকর্ডগুলি বজায় রাখি তাই পুনরাবৃত্তি অর্ডারগুলি মূল জ্যামিতি পুনরুত্পাদন করে, এবং আমরা মূল অঙ্কন রেফারেন্সের বিপরীতে প্রতিস্থাপন ব্যাচ সরবরাহ করতে পারি।

উচ্চ-ভলিউম প্রোগ্রামগুলির জন্য আমরা জরুরি চালানের উপর নির্ভর না করে গ্রাহকের সাইটে একটি সংজ্ঞায়িত অতিরিক্ত পরিমাণ রাখার পরামর্শ দিই, এবং আমরা প্রাপ্তির প্রক্রিয়া অনুসারে লাইন-রেডি কিট বা বাল্ক পাত্রে অংশগুলি প্যাকেজ করতে পারি।

ডকুমেন্টেশন, প্যাকেজিং এবং ডেলিভারি স্কোপ

প্রতিটি আদেশের সাথে উদ্ধৃতি পর্যায়ে সম্মত ডকুমেন্টেশন থাকে: মাত্রিক প্রতিবেদন, উপাদান ঘোষণা এবং সার্টিফিকেশন কপি যেখানে প্রোগ্রামের প্রয়োজন হয়। প্রতি অংশে প্যাকেজিং নির্দিষ্ট করা হয়েছে — বাল্ক ব্যাগ, লেয়ার ট্রে বা নির্ভুল বোরের জন্য পৃথক সুরক্ষা — যাতে অংশগুলি পৃষ্ঠের ক্ষতি ছাড়াই পৌঁছায়।

ডেলিভারি সুযোগ উত্পাদনের আগে লিখিতভাবে নিশ্চিত করা হয়, কভার পরিমাণ, প্যাকেজিং, চিহ্নিতকরণ এবং পরিদর্শন নথি অন্তর্ভুক্ত। স্ট্যান্ডার্ড কনফিগারেশনের জন্য নমুনাগুলি তিন দিনের মধ্যে উত্পাদিত হয়, যা একটি সম্পূর্ণ ব্যাচে প্রতিশ্রুতিবদ্ধ হওয়ার আগে একটি ফিট এবং ফাংশন পরীক্ষা করার অনুমতি দেয়।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

HZ-EP বিয়ারিং কি সম্পূর্ণ শুষ্ক হতে পারে?

হ্যাঁ। পলিমার ম্যাট্রিক্সের কঠিন লুব্রিকেন্ট স্লাইডিং ইন্টারফেস প্রদান করে, তাই কোনো বাহ্যিক গ্রীস বা তেলের প্রয়োজন হয় না। ফিল্ম এবং নির্ভুলতা গ্রেডের জন্য শুষ্ক দৌড় স্বাভাবিক অবস্থা; যেখানে একটি গ্রীস খাঁজ বা তেলের গর্ত থাকে, সেখানে এটি উচ্চতর পিভি ডিউটির অধীনে জীবন বাড়ানোর জন্য, বাধ্যতামূলক প্রয়োজন হিসাবে নয়।

সঙ্গম খাদ কি খাদ ফিনিস এবং সহনশীলতা থাকা উচিত?

Ra 0.2–0.8 µm রেঞ্জের একটি গ্রাউন্ড শ্যাফ্ট সবচেয়ে স্থিতিশীল ঘর্ষণ এবং পরিধানের আচরণ দেয়। ক্যাটালগ টেবিলের বোর সহনশীলতা ব্যান্ডের সাথে শ্যাফ্ট সহনশীলতা অবশ্যই পড়তে হবে, কারণ চলমান ক্লিয়ারেন্স তাদের মধ্যে পার্থক্য। আমরা মুক্তির আগে অঙ্কন বিরুদ্ধে জোড়া নিশ্চিত.

আমি কিভাবে নির্ভুল বুশ এবং স্লাইডিং ফিল্ম মধ্যে নির্বাচন করব?

নির্ভুল বুশ হল একটি ঢালাই বা মেশিনযুক্ত উপাদান যার একটি টাইট বোর সহনশীলতা এবং একটি পুরু প্রাচীর, একটি H7 হাউজিং-এ প্রেস-ফিট ইনস্টলেশন এবং দোদুল্যমান বা মাইক্রো-মোশন ডিউটির জন্য উপযুক্ত। স্লাইডিং ফিল্মটি বড় হাউজিং বোর এবং কম খরচের সমাবেশগুলির জন্য একটি পাতলা-প্রাচীর মোড়ানো উপাদান এবং এটি প্লেইন এবং সিল করা সংস্করণে উপলব্ধ।

আপনি একটি অ-মানক আকার বা জ্যামিতি উত্পাদন করতে পারেন?

হ্যাঁ। ইন-হাউস মোল্ড টুলিং এবং 150 জনেরও বেশি লোকের একটি প্রযুক্তিগত দল সহ, আমরা বিদ্যমান ছাঁচগুলিকে খাপ খাইয়ে নিই বা অ-বৃত্তাকার বোর, ফ্ল্যাঞ্জ, ধারণ বৈশিষ্ট্য এবং সিলিং ঠোঁটের জন্য নতুনগুলি তৈরি করি। অপারেটিং ডেটা সহ অঙ্কনটি পাঠান এবং আমরা সম্ভাব্যতা এবং টুলিং রুট নিশ্চিত করব।

নমুনা এবং উত্পাদনের জন্য সাধারণ সীসা সময় কি?

স্ট্যান্ডার্ড কনফিগারেশনের জন্য নমুনা তিন দিনের মধ্যে উত্পাদিত হয়। উত্পাদনের সময় নির্ভর করে বিদ্যমান টুলিং ব্যবহার করা যেতে পারে বা একটি নতুন ছাঁচের প্রয়োজন হয় এবং অঙ্কন এবং বার্ষিক ভলিউম ঠিক হয়ে গেলে উদ্ধৃতিতে নিশ্চিত করা হয়।

কোন নথিগুলি একটি চালানের সাথে থাকে?

ডকুমেন্টেশন প্রোগ্রাম প্রতি সম্মত হয় এবং মাত্রিক পরিদর্শন রিপোর্ট, উপাদান ঘোষণা এবং সার্টিফিকেশন কপি অন্তর্ভুক্ত করতে পারে। সঠিক সেটটি অর্ডার নিশ্চিতকরণে তালিকাভুক্ত করা হয়েছে যাতে পরিদর্শন প্রাপ্তরা জানতে পারে কি আশা করতে হবে।
