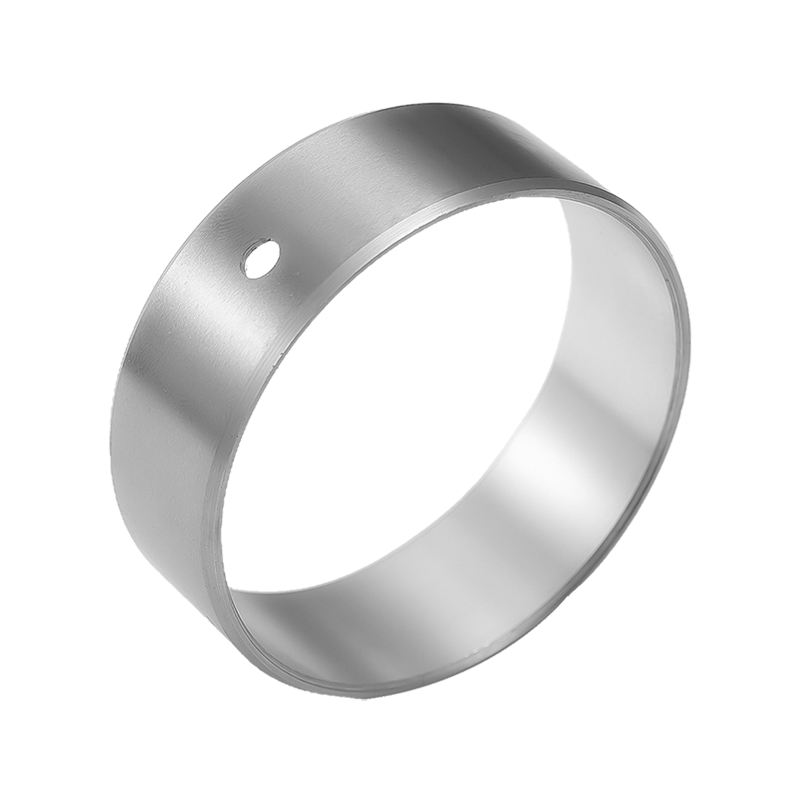

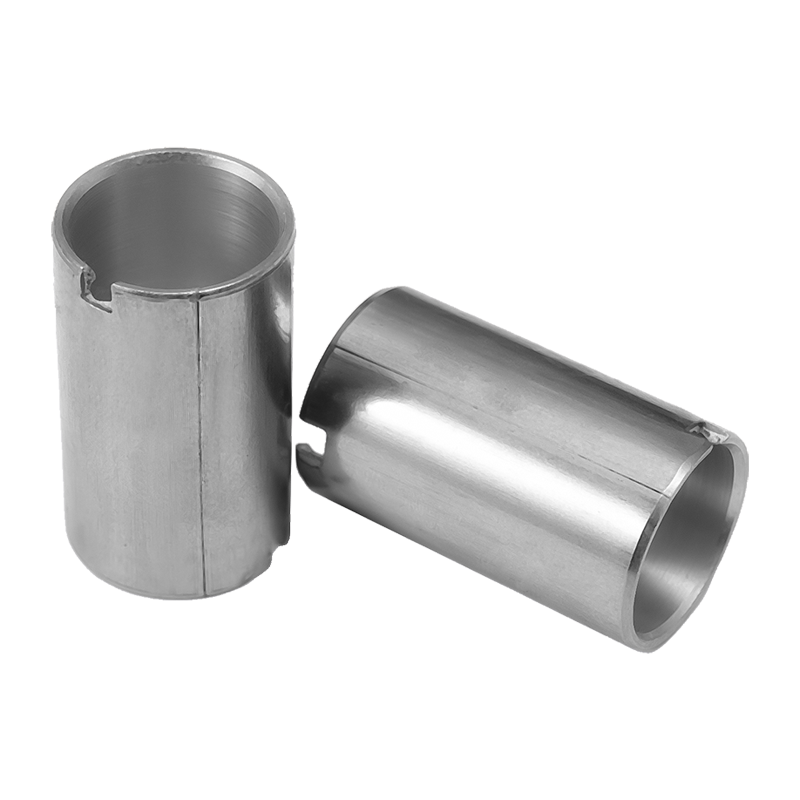

HZ20 উচ্চ-টিন অ্যালুমিনিয়াম ছিদ্রযুক্ত sintered তামা ভারবহন

HZ20 হাই-টিন অ্যালুমিনিয়াম ছিদ্রযুক্ত সিন্টারড কপার বিয়ারিং মাঝারি থেকে কম লোড ইঞ্জিন এবং যান্ত্রিক সিস্টেমে নির্ভরযোগ্য কর্মক্ষমতা প্রদানের জন্য ডিজাইন করা হয়েছে। তেলের ক্ষয় প্রতিরোধ ক্ষমতা, মাঝারি ক্লান্তি শক্তি এবং চমৎকার সামঞ্জস্যের সমন্বয় করে, এই ভারবহনটি শক্তিশালী অ্যান্টি-সিজার বৈশিষ্ট্য এবং এম্বেডযোগ্যতা বজায় রেখে পৃষ্ঠের ইলেক্ট্রোপ্লেটিং এর প্রয়োজনীয়তা দূর করে। এর ছিদ্রযুক্ত sintered তামার কাঠামো, উচ্চ-টিন অ্যালুমিনিয়াম খাদ (AISn20Cu1) দিয়ে মিশ্রিত, ক্রমাগত অপারেশনের অধীনে সর্বোত্তম তৈলাক্তকরণ ধারণ এবং পরিধান প্রতিরোধ নিশ্চিত করে।

মূল বৈশিষ্ট্য
উপাদান গঠন:
হাই-টিন অ্যালুমিনিয়াম লেয়ার (AISn20Cu1): 0.2-0.5 মিমি পুরু, কম ঘর্ষণ, এম্বেডযোগ্যতা এবং জারা প্রতিরোধের প্রদান করে।
ছিদ্রযুক্ত সিন্টার্ড কপার বেস: তেল বিতরণ, তাপ অপচয় এবং 50MPa পর্যন্ত লোড ক্ষমতা বাড়ায়।
নিম্ন-কার্বন ইস্পাত ব্যাকিং: যান্ত্রিক শক্তি, তাপ পরিবাহিতা এবং কাঠামোগত স্থিতিশীলতা প্রদান করে।
ডিজাইনের সুবিধা:
সঠিক ফিট জন্য অবিকল বাইরের ব্যাস machined; অভ্যন্তরীণ বোর কাস্টমাইজড অ্যাপ্লিকেশনের জন্য ইনস্টলেশনের পরে পুনরায় কাজ করা যেতে পারে।
অতিরিক্ত ঘর্ষণ বিরোধী আবরণ জন্য প্রয়োজনীয়তা দূর করে, উত্পাদন জটিলতা হ্রাস.
পরিবেশগত স্থায়িত্বের জন্য EU এন্ড-অফ-লাইফ ভেহিকেল নির্দেশিকা 2000/53/EC এর সাথে সঙ্গতিপূর্ণ।

অ্যাপ্লিকেশন বৈশিষ্ট্য

HZ20 বাউন্ডারি লুব্রিকেশন বুশিং 3টি দৃঢ়ভাবে বন্ধনযুক্ত স্তর সহ একটি যৌগিক উপাদানের উপর ভিত্তি করে: ব্যাকিং হিসাবে ইস্পাত, ইন্টারলেয়ার হিসাবে ব্রোঞ্জ গোলাকার পাউডার এবং আস্তরণের স্তর হিসাবে পরিবর্তিত POM। তেল তৈলাক্তকরণের জন্য তেলের পকেট রয়েছে। এটি ধীর গতির জন্য ভাল ফিট করে। স্বাভাবিক তাপমাত্রার অধীনে ভারী শুল্ক। সাধারণ ব্রোঞ্জ বুশিংগুলি প্রতিস্থাপন করার সময় এটি খরচ বাঁচাতে এবং কাজের জীবনকে দীর্ঘায়িত করতে পারে। এটি তেল যোগ করার ফ্রিকোয়েন্সি কম করতে পারে। এটি রোলিং মিল ব্যবহার করা হয় যখন প্রতিস্থাপন প্রক্রিয়া সহজতর. এটি অটোমোবাইল, ফোরজিং মেশিন, ধাতুবিদ্যা মেশিন এবং মাইনিং মেশিন, নির্মাণ যন্ত্রপাতি, জলবিদ্যুৎ, রোলিং মিল ইত্যাদির চ্যাসিসে ব্যাপকভাবে প্রয়োগ করা হয়।

আইন পরুন

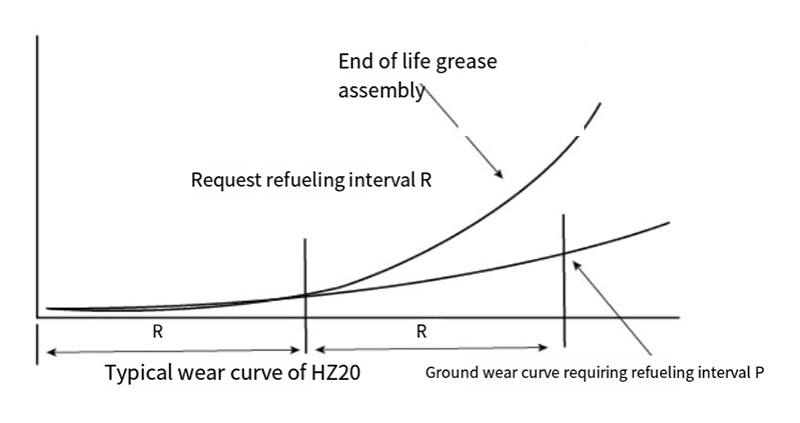

HZ20 উপাদান বিশেষ পরিধানের নিয়ম অনুসরণ করে যেমন চিত্র.4-তে দেখানো হয়েছে, গ্রীস দিয়ে প্রয়োগ করা এবং তারপর ইনস্টল করার সময় R পর্যায়ে অসীম ঘর্ষণ ঘটতে পারে। কিন্তু R পর্বের পর। সীমানা তৈলাক্তকরণ অবস্থা অদৃশ্য হয়ে যাবে এবং পরা অতিরঞ্জিত হবে। তেল দিয়ে রিফিল করলে। অ-উল্লেখযোগ্য পরিধান দ্বারা পণ্যটি কঠোরভাবে রাখা যেতে পারে এবং এর জীবনও ব্যাপকভাবে প্রসারিত হবে। অতএব HZ20 উপাদানের সুবিধা হল যে তেল একটি সঙ্গে যোগ করা হবে
R এর ব্যবধান, যা R অন্যান্য ধাতব পদার্থের তুলনায় উল্লেখযোগ্যভাবে দীর্ঘ। এটি প্রায় পাঁচ গুণ দীর্ঘ।

যখন HZ20 বুশ যেমন লিথিয়াম-ভিত্তিক বা সিলিকন গ্রীস প্রয়োগের সাথে ইনস্টল করা হয়। এর পরিষেবা জীবন কাজের অবস্থার অধীনে PV মান থেকে পরিবর্তিত হয়। উদাহরণস্বরূপ যখন PV মান প্রায় 2.5MPam/s হয়। এর পরিষেবা জীবন প্রায় 200 ঘন্টা হবে; যখন PV মান 0.1Mpa-m/s হয়, তখন এর পরিষেবা জীবন I0,0oohr এর উপরে হতে পারে (বিশদ বিবরণের জন্য টেবিলটি দেখুন) HZ20 বুশের লুব্রিকেশন রক্ষণাবেক্ষণের চক্র R এর পরিষেবা জীবনের প্রায় অর্ধেক। উদাহরণস্বরূপ, যখন PV=25Mpam/s. এটি প্রতি 100 ঘন্টা তেল-তৈলাক্ত করা প্রয়োজন।

উপাদান গঠন

1. POM সীসা সহ 0.3-0.5 মিমি,
2. ছিদ্রযুক্ত ব্রোঞ্জ সিন্টের,
3. ইস্পাত ব্যাকিং
4. তামার প্রলেপ

দ্রষ্টব্য: বিভিন্ন উপকরণ Hz20 সিরিজের পণ্যগুলির জন্য বিভিন্ন কাজের শর্ত অনুসারে উপযুক্ত, যেমন ব্রোঞ্জ-ব্যাকিং, স্টেইনলেস স্টীল ব্যাকিং এবং সীসা-মুক্ত উপাদান। Hz20 একটি পরিবেশ বান্ধব সীসা-মুক্ত পণ্য এবং এর রঙ কমলা।

প্রযুক্তিগত তারিখ

কর্মক্ষমতা সূচক	ডেটা
সর্বোচ্চ লোড	70N/mm²
PV সীমা	22N/mm²-m/s
Temp.limit	-40C~ 130℃
ঘর্ষণ কোয়েফ	0.05~0.25μ
গতি সীমা	2.5m/s

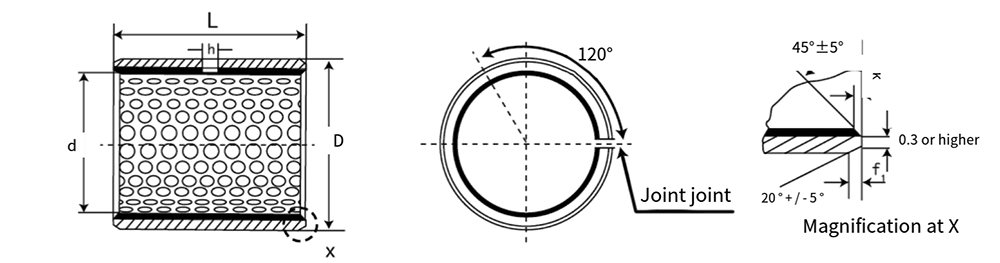

d	ডি	খাদ দিয়া f7	হাউজিং H7	প্রাচীর বেধ		তেল বোর জ	f1	f2	এল ⁰ _-0.40
d	ডি	খাদ দিয়া f7	হাউজিং H7	মিন.	সর্বোচ্চ	তেল বোর জ	f1	f2	40	50	60	80	90	95	100	110	120
65	70	65 _-0.046	70 ^0.030	2.415	2.460	4	1.8	0.6	6540		6560
70	75	70 _-0.046	75 ^0.030			4			7040	7050		7080
75	80	75 _-0.046	80 ^0.030			4			7540		7560	7580
80	85	80 _-0.046	85 ^0.035	2.385	2.450	4	1.8	0.6	8040		8060	8080
85	90	85 _-0.054	90 ^0.035			4			8540		8560	8580
90	95	90 _-0.054	95 ^0.035			4			9040		9060	9080	9090
100	105	100 _-0.054	105 ^0.035			4				10050		10080		10095
105	110	105 _-0.054	110 0.035			6					10560	10580		10595
110	115	110 _-0.054	115 ^0.035			6					11060	11080		11095		105110
120	125	120 _-0.054	125 ^0.040			6	1.8	0.6			12060	12080				110110
125	130	125 _-0.063	130 ^0.040			6					12560					120110
130	135	130 _-0.063	135 ^0.040			6				13050	13060	13080			130100	125110
140	145	140 _-0.063	145 ^0.040			8				14050	14060	14080			140100
150	155	150 _-0.063	155 ^0.040			8				15050	15060	15080			150100
160	165	160 _-0.063	165 ^0.040			8				16050	16060	16080			160100
170	175	170 _-0.063	175 ^0.040			8				17050		17080			170100
180	185	180 _-0.063	185 ^0.046			8				18050	18060	18080			180100
190	195	190 _{-০.০৭২}	195 ^0.046							19050	19060	19080			190100		190120
200	205	200 _{-০.০৭২}	205 ^0.046							20050	20060	20080			200100		200120
220	225	220 _{-০.০৭২}	225 ^0.046							22050	22060	22080			220100		220120
240	245	240 _{-০.০৭২}	245 ^0.052							24050	24060	24080			240100		240120
250	255	250 _{-০.০৮১}	255 ^0.052							25050	25060	25080			250100		250120
260	265	260 _{-০.০৮১}	265 ^0.052							26050	26060	26080			260100		260120
280	285	280 _{-০.০৮১}	285 ^0.052							28050	28060	28080			280100		280120
300	305	300 _{-০.০৮১}	305 ^0.052							30050	30060	30080			300100		300120

d	ডি	খাদ দিয়া চ 7	হাউজিং জ 7	প্রাচীর বেধ		তেল বোর জ	f1	f2	এল ⁰ _-0.40
d	ডি	খাদ দিয়া চ 7	হাউজিং জ 7	মিন.	সর্বোচ্চ	তেল বোর জ	f1	f2	40	50	60	80	90	95	100	110	120
65	70	65 _-0.046	70 ^0.030	2.415	2.460	4	1.8	0.6	6540		6560
70	75	70 _-0.046	75 ^0.030			4			7040	7050		7080
75	80	75 _-0.046	80 ^0.030			4			7540		7560	7580
80	85	80 _-0.046	85 ^0.035	2.385	2.450	4	1.8	0.6	8040		8060	8080
85	90	85 -0.054	90 ^0.035			4			8540		8560	8580
90	95	90 _-0.054	95 ^0.035			4			9040		9060	9080	9090
100	105	100 _-0.054	105 ^0.035			4				10050		10080		10095
105	110	105 _-0.054	110 ^0.035			6					10560	10580		10595
110	115	110 _-0.054	115 ^0.035			6					11060	11080		11095		105110
120	125	120 _-0.054	125 ^0.040			6	1.8	0.6			12060	12080				110110
125	130	125 _-0.063	130 ^0.040			6					12560					120110
130	135	130 _-0.063	135 ^0.040			6				13050	13060	13080			130100	125110
140	145	140 _-0.063	145 ^0.040			8				14050	14060	14080			140100
150	155	150 _-0.063	155 ^0.040			8				15050	15060	15080			150100
160	165	160 _-0.063	165 ^0.040			8				16050	16060	16080			160100
170	175	170 _{-0 063}	175 ^0.040			8				17050		17080			170100
180	185	180 _-0.063	185 ^0.046			8				18050	18060	18080			180100
190	195	190 _{-০.০৭২}	195 ^0.046							19050	19060	19080			190100		190120
200	205	200 _{-০.০৭২}	205 ^0.046							20050	20060	20080			200100		200120
220	225	220 _{-০.০৭২}	225 ^0.046							22050	22060	22080			220100		220120
240	245	240 _{-০.০৭২}	245 ^0.052							24050	24060	24080			240100		240120
250	255	250 _{-০.০৮১}	255 ^0.052							25050	25060	25080			250100		250120
260	265	260 _{-০.০৮১}	265 ^0.052							26050	26060	26080			260100		260120
280	285	280 _{-০.০৮১}	285 ^0.052							28050	28060	28080			280100		280120
300	305	300 _{-০.০৮১}	305 ^0.052							30050	30060	30080			300100		300120
