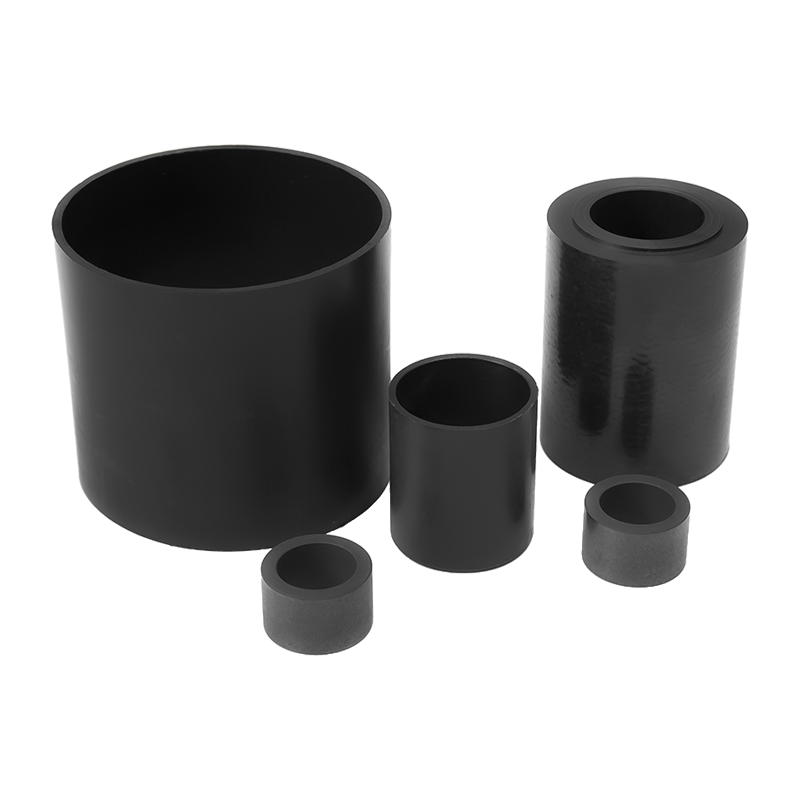

HZ-GSM ইঞ্জিনিয়ারিং প্লাস্টিক স্লাইডিং বিয়ারিং

বিশ্বের সবচেয়ে জনপ্রিয় জি উপাদান. জি সিরিজের বিয়ারিংগুলি বিস্তৃত ক্ষেত্রের বিভিন্ন চাহিদা মেটাতে পারে - তারা সত্যই বহুমুখী। সাধারণ অ্যাপ্লিকেশনগুলির মধ্যে মধ্য থেকে উচ্চ লোড, মাঝারি অপারেটিং তাপমাত্রা এবং গতি অন্তর্ভুক্ত থাকে।

শুষ্ক অপারেশন, রক্ষণাবেক্ষণ বিনামূল্যে
প্রতিরোধ পরিধান
ধুলো এবং ময়লা প্রতিরোধী
কম শব্দ, দূষণ মুক্ত
উচ্চ কর্মক্ষমতা-মূল্য অনুপাত

উপযুক্ত অনুষ্ঠান:
অর্থনৈতিক অলরাউন্ড ভারবহন
রক্ষণাবেক্ষণ-মুক্ত, শুষ্ক অপারেশন
স্যাঁতসেঁতে
উচ্চ পরিধান প্রতিরোধের
ধুলো এবং ময়লা প্রতিরোধী
উচ্চ কর্মক্ষমতা-মূল্য অনুপাত
মাঝারি থেকে উচ্চ লোড সহ্য করতে সক্ষম
গড় অপারেটিং গতির নিচে
দোলনা এবং ঘূর্ণায়মান আন্দোলনের জন্য ব্যবহৃত হয়

এর জন্য প্রযোজ্য নয়:
যখন প্রাচীর পৃষ্ঠের উপর গর্ত তুরপুন প্রয়োজন হয়
যখন চমৎকার পরিধান প্রতিরোধের প্রয়োজন হয়
যখন সর্বজনীন রাসায়নিক প্রতিরোধের প্রয়োজন হয়
যদি তাপমাত্রা 130 ℃ এর উপরে থাকে
পানির নিচের অ্যাপ্লিকেশনের জন্য ব্যবহার করা হয়

প্লাস্টিকের বিয়ারিংয়ের উপাদান বৈশিষ্ট্যের সারণী

সাধারণ কর্মক্ষমতা		সাধারণ উদ্দেশ্য bearings	দ্রুত এবং ধীর গতির বিশেষজ্ঞ	প্রাচীর বেধ কঠিন এবং শক-শোষণকারী	ম্যারাথন ধরনের সব শ্যাফ্ট ব্যবহার করা হয়	উচ্চ প্রযুক্তি সমস্যা বিশেষজ্ঞরা উচ্চ তাপমাত্রা প্রতিরোধী	কম শোষণ এবং অর্থনৈতিক	সঙ্গে সাধারণ উদ্দেশ্য উচ্চ মিডিয়া প্রতিরোধ	খাবারের সংস্পর্শে আসতে পারে	উচ্চ-লোড অ্যাপ্লিকেশন
		জি	জে	এম	ইন	এক্স	পৃ	এইচ	ক	প্র
	ঘনত্ব	1.46	1.49	1.14	1.24	1.44	1.58	1.71	1.46	1.4
	রঙ	গাঢ় ধূসর	হলুদ	কার্বন কালো	হলুদ	কালো	কালো	ধূসর	সাদা	কালো
	এমaximum water absorption at 23°C/50% আপেক্ষিক আর্দ্রতা [% ওজন]	0.7	0.3	1.4	1.3	0.1	0.2	0.1	0.2	0.9
	এমaximum water absorption [% weight]	4.0	1.3	7.6	6.5	0.5	0.4	0.3	1.3	4.9
	স্লাইডিং ঘর্ষণ সহগ ইস্পাত খাদ বিরুদ্ধে [μ]	০.০৮- 0.15	০.০৬- 0.18	0.18- 0.40	০.০৮- 0.23	0.90- 0.27	০.০৬- 0.21	০.০৭- 0.20	০.০৫- 0.23	০.০৫- 0.15
	এমaximum PV (dry run)	0.42	0.34	0.12	0.23	1.32	0.39	1.37	0.31	0.55
এমechanical properties	এমodulus of elasticity [MPa]	7800	2400	2700	3500	8100	5300	12500	2300	4500
	প্রসার্য শক্তি 20°C [এমPa] এ	210	73	112	125	170	120	175	88	120
	কম্প্রেসিভ শক্তি [এমPa]	78	60	52	61	100	66	81	78	89
	কllowable maximum surface static চাপ (20°C) [এমPa]	80	35	20	60	150	50	90	28	100
	তীরে ডি কঠোরতা	81	74	79	77	85	75	87	76	83
পৃhysical and thermal properties	এমaximum temperature একটানা অপারেশনে [°C]	130	90	80	90	250	130	200	90	135
	এমaximum temperature সংক্ষিপ্ত অপারেশনের সময় [°C]	220	120	170	180	315	200	240	110	155
	এমinimum operating temperature [°C]	-40	-50	-40	-40	-100	-40	-40	-50	-40
	তাপ পরিবাহিতা [W/m·k]	0.24	0.25	0.24	0.24	0.6	0.25	0.6	0.25	0.23
	তাপ সম্প্রসারণের গুণাঙ্ক (23°C এ) [K-1 · 105]	9	10	10	9	5	4	4	11	5
বৈদ্যুতিক পরিবাহিতা	আয়তন প্রতিরোধ ক্ষমতা [Qcm]	>10 ¹³	>10 ¹³	>10 ¹³	>10 ¹³	<10 ⁵	>10 ¹³	<10 ⁵	>10 ¹²	>10 ¹⁵
বৈদ্যুতিক পরিবাহিতা	সারফেস রেজিস্ট্যান্স [2]	>10 ¹¹	>10 ¹²	>10 ¹¹	>10 ¹²	<10 ³	>10 ¹²	<10 ²	>10 ¹¹	>10 ¹²

স্লাইডিং বিয়ারিংয়ের জন্য স্ট্যান্ডার্ড মেট্রিক মাত্রাগুলি IএসO3547-1 মান মেনে চলে এবং বিশেষ মাত্রাগুলি প্রদান করা হয়

টাইপ				আকার
এমaterial	সোজা সেট	এমetric system	ভারবহন	ইনner meridian d1	বাইরের ব্যাস d2	দৈর্ঘ্য খ
জি	এস	এম	খ	08	10	08
জে	s	এম	খ	08	0	08
ইন	এস	এম	খ	08	0	08
এইচ	s	এম	খ	08	0	08
এক্স	s	এম	খ	08	10	08
ক	s	এম	খ	08	10	08

2) চেম্ফার এবং d1 এর মধ্যে সম্পর্ক 2) পুরুত্ব <1 মিমি, চেম্ফার = 20 °

d1(মিমি): C1-6 C6-12 C12-30 C>30

f(মিমি): 0.3 0.5 0.8 1.2

d1	d1 সর্বজনীন কাজ E10	d2	আসন গর্ত H7	b1

03	0.054 0.014	04.5	0.015	03	05
04	0.068 0.020	05.5		04	06
05		07		05	08	10
06		08		06	08	10	15
08	0.083 0.025	10		06	08	10	12	15

10		12	0.018	06	08	10	15	20
12	0.102 0.032	14		10	12	15	20
14		16		10	15	20	25
15		17		10	15	20	25
16		18		10	15	20
18		20	0.021	15	20	25
20	0.124 0.040	23		10	15	20	25	30

22		25		15	20	25	30
25		28		15	20	30

28		32	0.025	20	25	30
30		34		15	20	30	40
32	0.150 0.050	36		20	30	40
35		39		25	30	40
40		44		20	30	40	50
45		50		30	40	50
50		55	0.030	20	30	40	50

55	0.180 0.060	60		40	50	60
60		65		30	40	50	60	70

65		70		30	50	60
75		80		40	60
80		85	0.035				60	100
